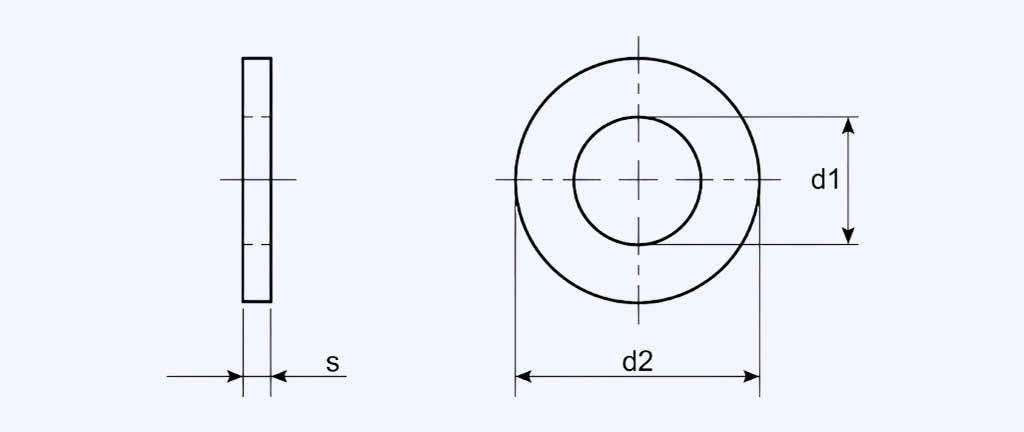

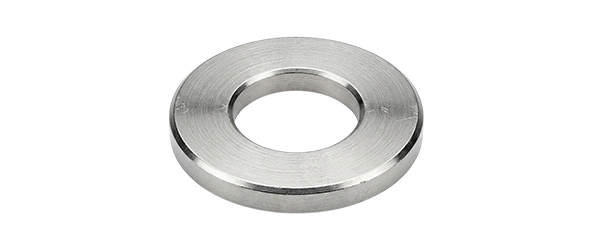

Flat Washer / Plain Washer
DIN 125 A / ISO 7089
| d nom. | M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 |
|---|---|---|---|---|---|---|---|---|---|
| d1 | 3,2 | 4,3 | 5,3 | 6,4 | 7,4 | 8,4 | 10,5 | 13 | 15 |
| d2 | 7 | 9 | 10 | 12 | 14 | 16 | 20 | 24 | 28 |
| s | 0,5 | 0,8 | 1 | 1,6 | 1,6 | 1,6 | 2 | 2,5 | 2,5 |
| Weight 1000 ud. Kg | |||||||||
| 0,119 | 0,308 | 0,443 | 1,020 | 1,390 | 1,830 | 3,570 | 6,270 | 8,600 |
| d nom. | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 |
|---|---|---|---|---|---|---|---|---|---|
| d1 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 34 | 37 |
| d2 | 30 | 34 | 37 | 39 | 44 | 50 | 56 | 60 | 66 |
| s | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 |
| Weight 1000 ud. Kg | |||||||||
| 11,30 | 14,70 | 17,20 | 18,40 | 32,30 | 43,70 | 53,60 | 75,30 | 92,10 |
| d nom. | M39 | M42 | M45 | M48 | M52 | M56 | M60 | M64 |
|---|---|---|---|---|---|---|---|---|
| d1 | 40 | 43 | 46 | 50 | 54 | 58 | 62 | 66 |
| d2 | 72 | 78 | 85 | 92 | 98 | 105 | 110 | 115 |
| s | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 9 |
| Weight 1000 ud. Kg | ||||||||
| 133 | 183 | 220 | 294 | 330 | 425 | 458 | 492 |
